pyhl—14a型低噪聲消防排煙風機概述

pyhl—14a型低噪聲消防排煙風機是介于軸流式和離心式風機之間的一種新型風機，相同機號風量較離心風機大，風壓較軸流風機高，具有效率高、節能、低噪聲、安裝方便等特點。廣泛應用賓館、飯店、禮堂、影劇院、隧道、地下車庫、地下商場，地下倉庫、高級建筑等等場所，是通風排煙的理想產品，已暢銷全國各地，深受廣大用戶好評。

pyhl—14a型低噪聲消防排煙風機特點

1、風機構造：風機主要有葉輪、風筒 、進口集流器、導葉、電動機等部件組成。葉輪采用有子午加速特點的扭曲形葉片焊接在輪轂上，經動平衡校驗，超速試驗后，具有良好的空氣性能；風筒與消聲功能的流線型集流器聯接成整體，內裝有導葉，具有良好的氣流分布，壓力穩定。

2、風機性能： PYHL-14A型混流式消防高溫排煙專用風機可作為高溫排煙、通風換氣兩用，電機采用耐高溫全封閉型內置，配設專門的電機冷卻系統，按JB/T10281—2001《消防排煙通風機技術條件》標準要求設計，經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在300℃高溫條件下連續運行60分鐘以上，其性能達到國內依靠水平。

3、風機前段進風口采用消聲型流線設計，可進一步降低風機噪聲。

pyhl—14a型低噪聲消防排煙風機結構

風機主要有葉輪、機殼、進口集流器、導流片、電動機等部件組成。葉輪采用有子午加速特點的扭曲平板葉片焊接在輪毅上。經過平衡校驗，有良好的空氣動力性能。機殼采用圓簡形，與清單功能和集風器聯接成整體。出口裝有導流片，具有良好的氣流分布，壓力穩定。XGF（PYHL-14A）型風機設計二次進風，有利降低電機的環境溫度。

1、葉輪：葉片由優質寶鋼產的Q235鋼板，沖壓下料、液壓模具成型。輪轂由優質寶鋼產的Q235鋼板，用液壓機拉伸成型。葉片由專用焊接工裝用二氧化碳?xì)怏w保護焊接。并經數顯硬支承動平衡機進行校正，平衡精度達到G4.6級以上。其直徑按分米可制成№3.5～№14;

2、風筒：由優質寶鋼產的Q235鋼板用剪板機下料，用三芯卷板機滾圓，二氧化碳?xì)怏w保護焊接。旋壓機旋壓成型，再用壓筋機在筒體上旋壓兩條圓弧形加強筋。保證風筒具有足夠的強度、剛度，外型美觀大方。

3、內筒：內筒由優質寶鋼產的Q235鋼板用剪板機下料，用三芯卷板滾圓，壓筋機在內筒上旋壓兩條圓弧形加強筋。確保內筒具有足夠的強度和剛度。導葉用等離子切割下料，液壓機模壓成型，用二氧化碳保護焊接。

4、風機直徑：Φ282～1574mm　風量：444～134892 m3/h   風壓44～1905Pa。

5、消聲筒：剪板機下料，三芯卷板機滾圓，旋壓機旋壓成型，壓筋機壓筋。進風口用專用旋壓機床旋壓成型，同錐形多孔孔焊接，中間填充消聲棉。

6、組裝：風機組裝后，X、Y、Z軸振動速度均小于5.6mm/s

7、耐高溫性能：風機設有專門的電機冷卻系統，保證在300℃高溫條件下正常運行60分鐘以上，100℃條件下連續20小時/次不損壞，完全符合國家消防規范。

8、風量范圍:444～130963m3/h;

9、風壓范圍:44～1905Pa。

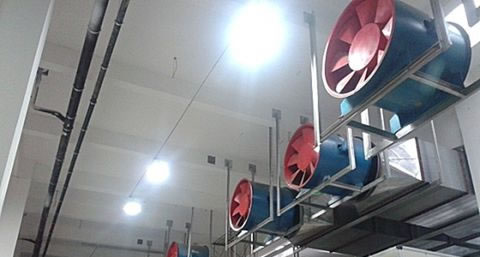

pyhl—14a型低噪聲消防排煙風機用途

pyhl—14a型低噪聲消防排煙風機廣泛應用于隧道、地下車庫、高級民用建筑、冶金、廠礦等場所的通風換氣及消防高溫排煙。pyhl—14a型低噪聲消防排煙風機輸送氣體溫度不得超過80℃，XGF（PYHL-14A）系列風機工作溫度為300℃，氣體內不允許有粘性物質，所含塵土及硬質顆粒不天大于15mg/m3。特殊環境可選用防爆型混流風機。

pyhl—14a型低噪聲消防排煙風機安裝和使用

1、風機安裝時應對各種部件進行全面檢查，機件是否完整，各部件聯接是否緊固。

2、風機安裝時應注意保持風機的水平位置，對風機與地基的結登面和出風管道的聯接應調整，使之自然吻登，不得強行聯接，不允許將管道重量加在風機的部件上。

3、風機在運轉時如發現有強烈的震動、撞擊等異?，F(xiàn)象必須停車檢查。

4、風機在露天使用應有防雨措施，定期清理風機內部積灰，污垢等雜特。

pyhl—14a型低噪聲消防排煙風機性能

pyhl—14a型低噪聲消防排煙風機選擇

pyhl—14a型低噪聲消防排煙風機性能在性能表上查閱，表中列出的性能是最高效率范圍內的性能，按流量分為五個性能點，選用時按性能表為準。性能選擇表是標準狀態下的性能，無論技術文件或定貨要求和性能均按標題狀態為準，標準狀態指大氣壓=101325Pa,t=20℃相對濕度w=50%時的空氣狀態，如實際使用條件與上述不符合時按有關公式進行換算，風機安裝方式可分為立式和臥式，如立式安裝須在訂貨中注明，如流量、壓力、安裝尺寸等性能參數有特殊要求，公司將為您另行設計生產。XGF（PYHL-14）系列通風機的流量數值為300℃高溫空氣流量值，比平常選用HL3-2A系列通風機流量值+5%.
