電動排煙防火閥作用是什么？電動排煙防火閥工作原理及結構介紹

文章來源：鑫佳通作者：電動排煙防火閥小編發布時間：2018-06-23 18:05:00 瀏覽次數：34716

[導讀]：電動排煙防火閥首要應用于機械排煙體系中，是280攝氏度防火閥，平常為常閉，火災發作時受火災主動報警聯動信號主動敞開，一起具有手動執行機構，可手動敞開，也可在消防操控中心遠程敞開(即聯動操控、手動操控、主動操控三種方法)，通常裝置于排煙口、風管穿越防火、防煙分區分隔處和排煙機房風管穿墻處，當風管中煙氣溫度到達280度時封閉。▶ 語音朗讀

電動排煙防火閥首要應用于機械排煙體系中，是280攝氏度防火閥，平常為常閉，火災發作時受火災主動報警聯動信號主動敞開，一起具有手動執行機構，可手動敞開，也可在消防操控中心遠程敞開(即聯動操控、手動操控、主動操控三種方法)，通常裝置于排煙口、風管穿越防火、防煙分區分隔處和排煙機房風管穿墻處，當風管中煙氣溫度到達280度時封閉。

電動排煙防火閥作用：

1、隔煙阻火作用

在送風系統中，送風機送出的風必須通過主干管分配到支管中;在排煙系統中，煙氣由支管到主干管后，進入排煙風機排出。

2、調節作用

在通風、空調系統管路設計中，雖經計算，但在實際工程的運行工況如果有變，則需要通過防火閥閥門對系統各部分的風量進行調節，進行系統調試，將閥門的開度固定下來，合理分配，以滿足設計要求。

3、啟動空載作用

通風空調和排煙系統中所有離心風機和消防專用排煙軸流風機，在安裝調試時，為了安全起見，使電機的啟動電流最小，一般是空載啟動，通過閥門臨時截斷管路來實現。

電動排煙防火閥的優點：

1、漏風量低，氣密功能好.

2、電動敞開消耗電流小.

3、防腐功能強，使用壽命長。

4、執行機構驅動靈敏。反饋、聯鎖信號精確

電動排煙防火閥工作原理

在電動排煙防火閥送風系統中，送風機送出的風必須通過主干管分配到支管中；在排煙系統中，煙氣由支管到主干管后，進入排煙風機排出。當建筑物內發生火災時，在通風、空調系統中，為了防止火勢通過送風系統蔓延，當送風系統中氣體溫度達到70℃時，電動排煙防火閥機構上熔斷器動作，閥門亦迅速關閥，切斷煙氣與火勢沿風管蔓延的通路。同樣，在排煙系統中，發生火災時，排煙閥開啟，進行排煙，為了截斷高溫煙氣在排煙管路中流動，防止火勢蔓延到另一防火分區，當排出的煙氣溫度達到280℃時，排煙防火閥、排煙口上熔斷器動作，閥門必須自動關閉，阻止排煙。由此可見，防火閥、排煙閥做到了該通則通，該斷則斷的隔煙阻火作用。

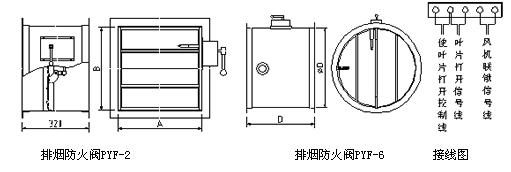

電動排煙防火閥結構組成

名稱	規 格
法蘭規格	閥門長邊	法蘭寬
	≤630	25
	613-1250	30
	1251-2000	40
	2500以上	40
易熔片	動作溫度70℃、280℃閥門關閉
閥體	2.0～3mm鋼板
葉片	1.5～2mm鋼板
葉片軸	直徑10～12mm圓鋼鍍鋅
軸套	黃銅
閥門局部阻力系數	閥門葉片全閉時1.90(包含試驗裝置管道引起的壓力損失)
檢查口尺寸	大閥門為直徑 118 小閥門直徑50
表面防蝕	閥內、外表面噴防銹漆
自動、手動關閉操作裝置	額定電壓	DC24V±10%
	額定電流	0.5A
	微動開關	AC380V3A
	動作轉矩	10-70KG/CM
	動作方式	自動、手動關閉
	復位方式	手動復動位開啟

總結

電動排煙防火閥在通風行業中占用非常重要的作用，一般我們把它用在通風、空調系統的送、回風管路上，平時呈開啟狀態，當火災一旦發生，管道內氣體溫度達到70℃時即自行關閉，并在一定時間內能滿足耐火穩定性和耐火完整性要求，起隔煙阻火作用。在通風、空調系統管路設計中，雖經計算，但在實際工程的運行工況如果有變，則需要通過電動排煙防火閥閥門對系統各部分的風量進行調節，進行系統調試，將閥門的開度固定下來，合理分配，以滿足設計要求。
