建筑防排煙分為防煙和排煙兩種形式。

防煙的目的是將煙氣封閉在一定的區域內，以確保疏散線路暢通，無煙氣侵入。

排煙的目的是將火災時產生的煙氣及時排除，防止煙氣向防煙分區以外擴散，以確保疏散通路和疏散所需時間。

防火分區

在建筑內部采用防火墻、耐火樓板、防火卷簾、防火門等防火分隔設施把建筑物劃分為若干個防火單元，在火災發生時，阻止火勢、煙氣的蔓延和擴散，便于消防人員的滅火和撲救，減少火災危害。

建筑類別	水平防火分區允許的最大面積
一類建筑	1000m2有自噴系統面積可增大一倍
二類建筑	1500m2有自噴系統面積可增大一倍
地下室	500m2有自噴系統面積可增大一倍
營業廳 展覽館	4000m2（地上） 2000m2（地下）
裙房	2500m2有自噴系統面積可增大一倍

水平防火分區

水平防火分區的分隔物，主要依靠防火墻，也可以利用防火水幕帶或防火卷簾加水幕。

防火墻是指由非燃燒材料組成，直接砌筑在基礎上或鋼筋混凝土框架梁上，耐火極限不小于3h的墻體。防火墻上盡量不開洞口，必須開 設時，應設耐火極限不小于1.2h的防火門窗。

垂直防火分區

高層建筑的豎直方向通常每層劃分為一個防火分區，以耐火樓板（主要是鋼筋混凝土樓板）為分隔。

對于在兩層或多層之間設有各種開口，如設有開敞樓梯、自動扶梯、中庭（共享空間）的建筑，應把連通部分作為一個豎向防火分區的整體考慮，且連通部分各層面積之和不應超過允許的水平防火分區的面積。

防煙分區

火災發生時，為了控制煙氣的流動和蔓延，保證人員疏散和消防撲救的工作通道，需對建筑劃分防煙分區。

設置排煙設施的走道、凈高不超過6.00m的房間，采用擋煙垂壁、隔墻或從頂棚下突出不小于0.50m的梁劃分防煙分區。

每個防煙分區的建筑面積不宜超過500m，防煙分區不跨越防火分區。

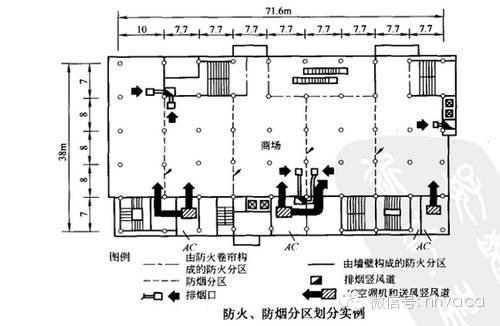

防火防煙分區劃分實例

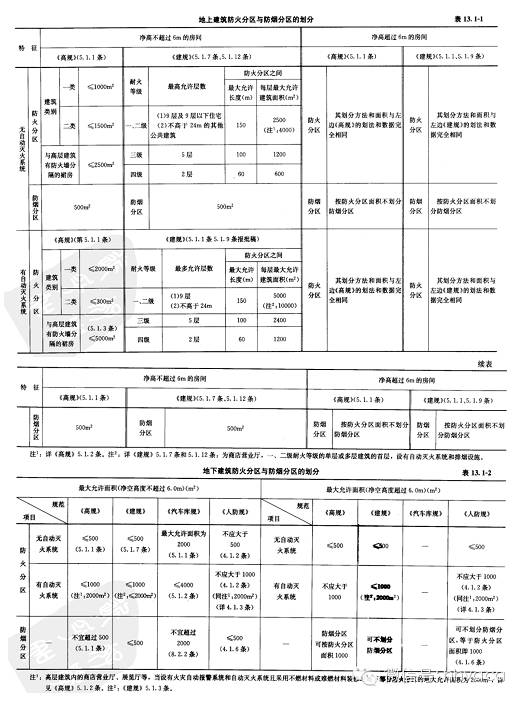

防火防煙分區的劃分

防排煙系統的分類

防、排煙系統一般分為四種方式：

1.自然排煙

利用火災產生的煙氣流的浮力和外部風力作用，通過建筑物的對外開口，把煙氣排至室外的排煙方式．實質是熱煙氣和冷空氣的對流運動。

在自然排煙中，必須有冷空氣的進口和熱煙氣的排出口。煙氣排出口可以是建筑物的外窗，也可以是專門設置在側墻上部的排煙口。

對高層的建筑來說，可采用專用的通風排煙豎井。

2.機械排煙

分為局部排煙和集中排煙兩種方式，也叫負壓機械排煙方式。利用排煙機把著火房間中產生的煙氣通過排煙口排到室外的排煙方式。

局部排煙方式是：在每個需要排煙的部位設置獨立的排煙風機直接進行排煙；其初投資高，而且日常維護管理麻煩，管理費用也高。

集中排煙方式是：將建筑劃分為若干個區，在每個區內設置排煙風機，通過排煙口和排煙豎井或風道利用設置在建筑物屋頂?shù)呐艧燂L(fēng)機，排至室外。排煙穩定，投資較大，操作管理比較復雜，需要有防排煙設備，要有事故備用電源。

3.防煙加壓送風

對疏散通路的樓梯間進行機械送風，使其壓力高于防煙樓梯間前室或消防電梯前室，而這些部位的壓力又比走道和火災區高些。從而可阻止煙氣進入樓梯間。

4.密閉防煙方式

對于面積較小，樓板耐火性能較好、密閉性好并采用防火門的房間，可以來用關閉防火門使火災區與周圍隔絕缺氧而熄滅。

當發生火災時將著火房間密封起來，這種方式多用于小面積房間。

防排煙系統的組成與原理

1.自然排煙系統的組成

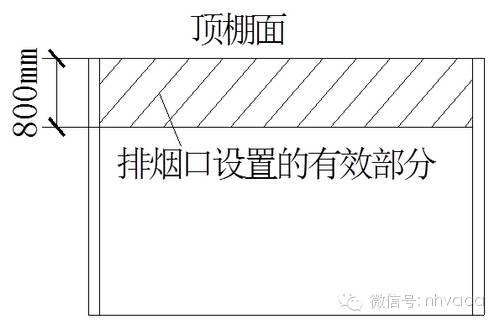

（1）自然排煙口的面積，一般可取地板面積的1/50。排煙口應設置在距頂棚800mm以內，如下圖。

（２）排煙口的平面位置應按以下兩個規定：

1．每個防區面積按500m²劃分；

2．防區內任何地點到排煙口水平距離小于30m，如下圖所示。

２.機械排煙系統的組成

該系統是使用排煙風機進行強制排煙。由擋煙（活動式或固定式擋煙壁，或擋煙隔墻、擋煙梁）、排煙口、防火排煙閥門、排煙道、排煙風機和排煙出口組成。如下圖所示。

當排煙風機負責一個防煙分區時，應按該防煙分區面積每平方米不小于60m³/h計算；

當擔負兩個以上防煙分區時，應按最大防煙分區面積每平方米不小于120m³/h計算。

根據計算所得的排煙風量，選擇排煙風機，并附加漏風系數，一般取10%一30％。

房間和走道的排煙系統與防煙樓梯間、消防電梯前室以及臺用前室的排煙系統應分開設置。并且每個排煙系統，排煙口數量不宜超過30個。

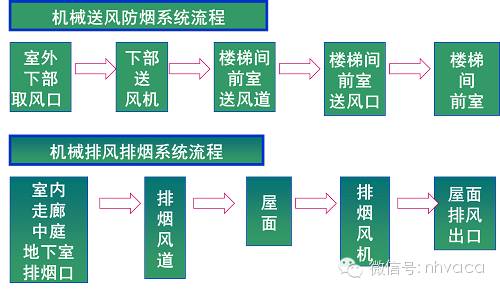

３.機械加壓防煙系統的組成

機械正壓送風系統由：加壓送風機、風道、送風口以及風機控制柜等組成。

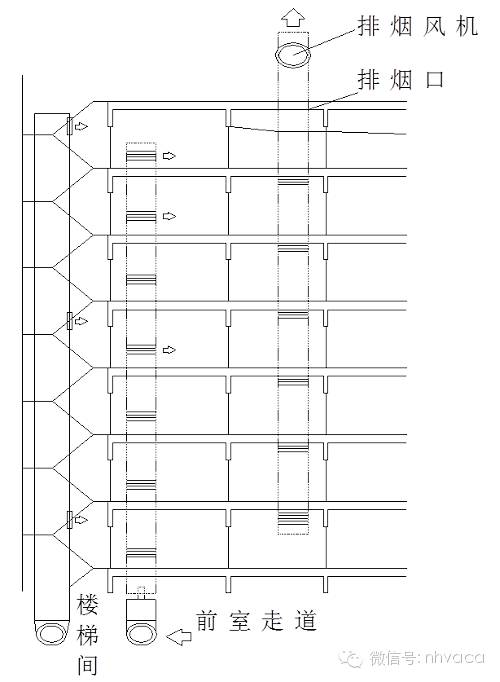

該系統的風源必須吸自室外，且不應受到煙氣的污染。一般情況該系統與排煙系統共同存在，如下圖示。

加壓送風風量，通過送風機和管道送入防煙區，宜每隔三層設一個加壓送風口。

加壓送風機，應設有備用電源。送風管道上不應裝防火閥。

防火、排煙閥的基本結構、區別

防排煙設施

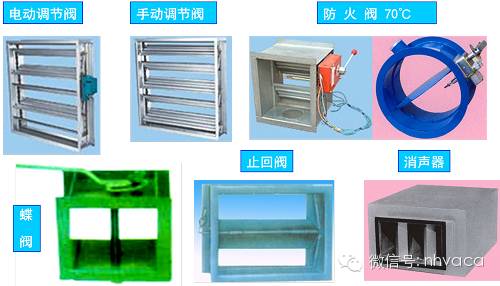

風閥及其附件

基本結構和工作原理

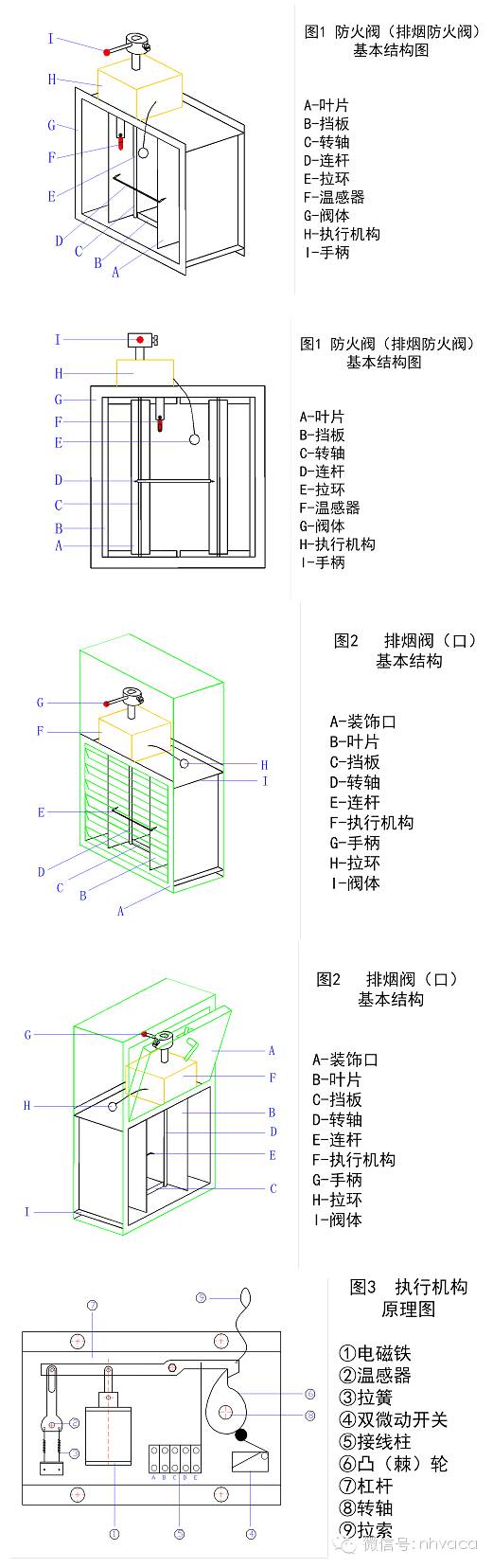

防火閥和排煙防火閥的結構基本是一致的，見圖1。區別在于防火閥溫感器的動作溫度為70℃，排煙防火閥溫感器的動作溫度為280℃。為了具有風量調節功能，防火閥將凸輪換為棘輪。

排煙閥的基本結構見圖2。

工作原理

防火閥和排煙防火閥的工作原理是一樣的，執行機構見圖3?；馂?zāi)時當管道內的煙氣溫度達到70℃（或280）時，溫感器②熔斷，拉簧③從拉伸狀態恢復到常態，杠桿⑦動作使杠桿⑦和凸（棘）輪⑥脫開，轉軸⑧轉動，閥門關閉。也可以拉動拉索⑨，使杠桿⑦和凸（棘）輪⑥脫開，轉軸⑧轉動，關閉閥門。或使電磁鐵①通電動作，拉動杠桿⑦動作，使杠桿⑦和凸（棘）輪⑥脫開，轉軸⑧轉動，關閉閥門。

排煙閥的工作原理與防火閥和排煙防火閥相似，但動作方向相反，即排煙閥是動作開啟而不是關閉。

防火排煙閥區別

排煙防火閥類型有以下幾種類型：常開型排煙防火閥、常閉型排煙防火閥、遠程控制型排煙防火閥(鋼繩控制型)、自動復位型排煙防火閥。

各種排煙防火閥的功能如下所示：

一、常開型排煙防火閥的功能：

1、平時呈常開狀態,火災發生時,由控制中心輸出DC24V電源后,閥門自動關閉。

2、當管道溫度達到280℃時,熔斷器動作,閥門自動關閉。

3、輸出閥門關閉信號,聯鎖排煙風機停止。

4、手動關閉,手動開啟。

二、常閉型排煙防火閥，又名二次動作排煙防火閥的功能：

1、平時呈常閉狀態,火災發生時,由控制中心輸入DC24V電源,閥門迅速開啟。

2、輸出閥門開啟信號,聯鎖控制消防排煙風機。

3、手動開啟,手動復位關閉。

4、當管道溫度達到280℃時,熔斷器動作,閥門重新關閉。

三、遠程控制型排煙防火閥(鋼繩控制型)的功能：

1、具有常閉型排煙防火閥的所有功能

2、可遠距離手動開啟、手動復位關閉。

3、鋼繩控制距離標準為6m(超長可定制)

四、自動復位型排煙防火閥

1、平時呈常閉狀態,火災發生時,由控制中心輸入DC24V電源,閥門自動開啟。

2、當管道溫度達280℃時,熔斷器動作,閥門自動關閉。

3、可手動開啟。

4、閥門開啟后,無需人工復位,只要輸入DC24V電源,閥門可自動復位到原先關閉位置(此功能僅限于溫感器未動作前,如溫感器動作后需更換溫感器尚能使用此功能)。

5、輸出閥門開啟信號,聯鎖控制排煙風機啟停。

6、如果用記憶合金溫感器,可反復使用,無需更換。
